| | |  | OSCILLOSCOPE에 DIRECT 입력 가능한 DC ~ 2MHz/500A의 광대역 대전류 PROBE | | | DC ~ 2MHz의 광대역으로 500A의 대전류측정 가능하며, Power Device, Switching전원 등의 전류 관측 | | | Oscilloscope의 BNC 단자에 직접 입력 | | | MOMORY HiCORDER에서 파형관측 가능 | | | Option인 전용전원으로 Oscilloscope이외로부터 전원공급 가능 | | | |
|
|
 |
- 주파수대역 : DC ~ 2MHz (-3dB)
- 상승시간 : 175ns 이하
- NOISE : 25mA rms 이하 (대역 20MHz 측정기에서)
- 연속최대입력범위 : 500A rms (주파수에 의한 Derating 설정)
- 최대PEAK전류치 : 700A Peak (비연속)
- 진폭정확도 :
±1.0% rdg. ±5mV (DC, 45 ~ 66Hz, 0 ~ 500A rms)
±2.0% rdg. (DC, 45 ~ 66Hz, 500 ~ 700A Peak)
v출력전압RATE : 0.01V/A
※본기의 출력은 내부에서 종단되어 있습니다. 1MΩ 등 고입력 Impedance 전압 입력기기에 접속하여 주십시오.
- 대지간최대정격전압 : 600V, CAT II, 300V CAT III (절연 도체)
- 측정가능도체직경 : φ20mm
- 전 원 : ±12V ±0.5V, 7.2VA max. (최대입력 범위 내 입력에서)
- SIZE.무게 :
176W × 69H × 27Dmm, 520g, Sensor 2m (BNC 단자)
-전원 Cable 1m (전원 Plug: REMO사의 /FFA.0S.304.CLAC42Z)
- 부속품 : Hard Case× 1

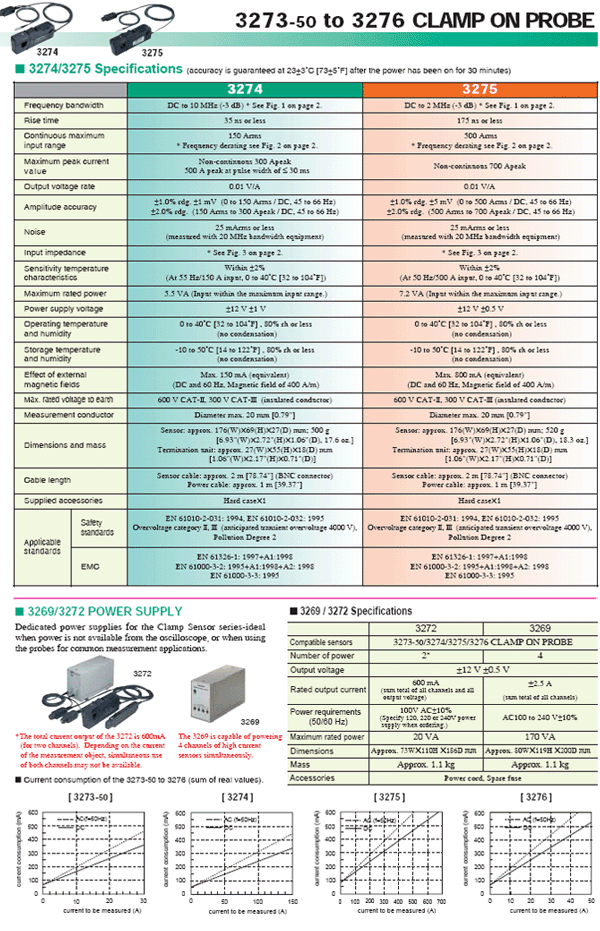

[ 3272 전원사양 ]
- 적합SENSOR :
3273 CLAMP ON PROBE × 2개까지
3274, 3275, 3276 CLAMP ON PROBE × 1개까지
※3274/3275/3276는 측정전류치가 작은 경우 2개 동시 사용할 수도 있습니다.
- 전 원 : AC 100V ±10%, 50/60Hz
- SIZE.무게 : 73W × 110H × 186Dmm, 1.1kg
- 부속품 : 전원 코드 × 1, 접지 Adapter × 1
※OSCILLOCOPE에서 CLAMP ON PROBE에 전원을 공급할 수 없는 경우 또는 범용 측정의 경우는 3272 전원과
CLAMP ON PROBE를 조합하여 사용합니다.
| Rated current | 500 A rms (requires derating at frequency) | | Frequency band width | DC to 2 MHz (-3 dB) | | Rise time | =<35 ns | | Noise level | 25 mA rms max. (band width limited to 20 MHz) | | Accuracy (DC or 45 to 66 Hz) | ±1.0 % rdg. ±1 mV | | Output rate | 0.01 V/A | | Max. circuit voltage | 600 V CAT II 300V CAT III (insulated wire) | | Core jaw dia. | Ø20 mm(0.79 in) | | Power supply | ±12 V ±1 V, 7.2 VA max., Plug: FFA.0S.304.CNAC42Z / LEMO inc | | Dimensions, mass | 176 mm(6.93 in)W × 69 mm(2.72 in)H × 34 mm(1.34 in)D, 450 g (15.9 oz), cord length: 2 m(6.56 ft) | | Accessories | Carrying case (1) |
|
|
 |
|
|
 |
|
| |
|
|
제품번호 : 3275
